FUENTE AT-ATX



FUENTE AT

AT : La fuente AT es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica del enchufe doméstico en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son  las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. Se le puede llamar fuente de poder AT, fuente de alimentación AT, fuente analógica, fuente de encendido mecánico,  entre otros nombres.



CARACTERISITICAS AT

    Es de encendido mecánico, es decir, tiene un interruptor que al oprimirse cambia de posición y no regresa a su estado inicial hasta que se vuelva a pulsar.

      Es una fuente ahorradora de electricidad, ya que no se queda en "Stand by" ó en estado de espera; esto porque al oprimir el interruptor se corta totalmente el suministro.

      Sus conectores a placa base varían de los utilizados en las fuentes ATX, y son más peligrosas, ya que la fuente se activa a través de un interruptor, y en ese interruptor hay un voltaje de 220v, con el riesgo que supondría manipular el PC..



FUCIONAMIENTO  AT

1.Transformador:  el voltaje de la línea doméstica se reduce de 127 Volts a aproximadamente 12 Volts  ó 5 V. Utiliza un elemento electrónico llamado bobina reductora.

2.- Rectificador: se transforma el voltaje de corriente alterna en voltaje de corriente directa, esto lo hace dejando pasar solo los valores positivos de la onda (se genera corriente continua), por medio de elementos electrónicos llamados diodos.

3.- Filtro: esta le da calidad a la corriente continua y suaviza el voltaje, por medio de elementos electrónicos llamados capacitores

4.-Regulador: el voltaje ya suavizado se le da la forma lineal que utilizan los dispositivos. Se usa un elemento electrónico especial llamado circuito integrado. Esta fase es la que entrega la energía necesaria la computadora.

CONECTORES AT

Tipo MOLEX:  Disqueteras de 5.25", Unidades ópticas de 5.25" y discos duros de 3. 5

Tipo BERG:  Disqueteras de 3.5"Dispo

Tipo AT: Interconecta la fuente AT y la tarjeta principal (Motherboard)

NIVELES DE VOLTAJE AT

Las fuentes AT comerciales tienen Wattajes de 250 W, 300 W, 350 W y 400 W La potencia eléctrica de una fuente AT se mide en Watts (W).



La fuente ATX, siempre está activa, aunque el ordenador no esté funcionando, siempre está alimentada con una tensión pequeña en estado de espera.

Las fuentes ATX dispone de un pulsador conectado a la placa base, y esta se encarga de encender la fuente, esto nos permite el poder realizar conexiones/desconexiones por software.

En cambio, en las fuentes ATX solo existe un conector para la placa base, todo de una pieza, y solo hay una manera de encajarlo, así que por eso no hay problema

FUENTE ATX

 La fuente ATX es un dispositivo que se monta internamente en el gabinete de la computadora , la cuál se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son  las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. A la fuente ATX se le puede llamar fuente de poder ATX, fuente de alimentación ATX, fuente digital, fuente de encendido digital, fuentes de pulsador,  entre otros nombres.


CARACTERISTICAS ATX

La fuente ATX, siempre está activa, aunque el ordenador no esté funcionando, siempre está alimentada con una tensión pequeña en estado de espera.

Las fuentes ATX dispone de un pulsador conectado a la placa base, y esta se encarga de encender la fuente, esto nos permite el poder realizar conexiones/desconexiones por software.

En cambio, en las fuentes ATX solo existe un conector para la placa base, todo de una pieza, y solo hay una manera de encajarlo, así que por eso no hay problema



FUNCIONAMIENTO DE LA ATX

1- Transformación: el voltaje de la línea doméstica se reduce de 127 Volts a aproximadamente 12 Volts  ó 5 V. Utiliza un elemento electrónico llamado bobina reductora

2.- Rectificación: se transforma el voltaje de corriente alterna en voltaje de corriente directa, esto lo hace dejando pasar solo los valores positivos de la onda (se genera corriente continua), por medio de elementos electrónicos llamados diodos

3.- Filtrado: esta le da calidad a la corriente continua y suaviza el voltaje, por medio de elementos electrónicos llamados capacitores.

4.- Estabilización: el voltaje ya suavizado se le da la forma lineal que utilizan los dispositivos. Se usa un elemento electrónico especial llamado circuito integrado. Esta fase es la que entrega la energía necesaria la computadora

CONECTORES ATX

Tipo MOLEX: Disqueteras de 5.25", Unidades ópticas de 5.25" ATAPI y discos duros

            de 3.5" IDE .

        Tipo BERG: Disqueteras de 3.5

       Tipo SATA / SATA 2: Discos duros 3.5" SATA / SATA 2

Conector ATX 24 terminales: Interconecta la fuente ATX y la tarjeta principal (Motherboard)

   Conector para procesador de 4 terminales: Alimenta a los procesadores modernos

  Conector PCIe (6 y 8 terminales): Alimenta directamente las tarjetas de video tipo PCIe

Niveles de voltaje

 Las fuentes ATX comerciales tienen Wattajes de: 300 Watts (W), 350 W, 400 W, 480 W, 500 W, 630 W, 1200 W y hasta 1350 W.

DISCO DURO

 DISCO DURO

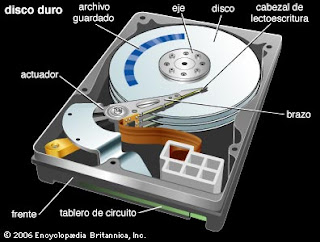

Estructura Física

Un disco duro se compone de muchos elementos; citaremos los más importantes de cara a entender su funcionamiento. En primer lugar, la información se almacena en unos finos platos o discos, generalmente de  aluminio, recubiertos por un material sensible a alteraciones magnéticas. Estos discos, cuyo número varía según la capacidad de la unidad, se encuentran agrupados uno sobre otro y atravesados por un eje, y giran continuamente a gran velocidad.

Asimismo, cada disco posee dos diminutos cabezales de lectura/escritura, uno en cada cara. Estos cabezales se encuentran flotando sobre la superficie del disco sin llegar a tocarlo, a una distancia de unas 3 o 4 micropulgadas (a título de curiosidad, podemos comentar que el diámetro de un cabello humano es de unas 4.000 micropulgadas). Estos cabezales generan señales eléctricas que alteran los campos magnéticos del disco, dando forma a la información. (dependiendo de la dirección hacia donde estén orientadas las partículas, valdrán 0 o valdrán 1).

La distancia entre el cabezal y el plato del disco también determinan la densidad de almacenamiento del mismo, ya que cuanto más cerca estén el uno del otro, más pequeño es el punto magnético y más información podrá albergar.

Cálculo de la Capacidad

La capacidad de un disco duro estará dada por el número de cabezas (caras) multiplicado por el número de cilindros, el número de sectores por cilindro y por 512 bytes por sector.

CLASIFICACION DE LOS DISCOS DUROS

Interfaz (Interface) – IDE – SCSI – SATA I/II: Cuando hablamos de interfaz generalmente nos referimos al método de "conexión" del dispositivo. Las más comunes para los discos duros son la IDE E-IDE (con diferentes velocidades de transferencia, hasta 133MB/s), las SCSI (las más caras) y las más reciente interfaz SATA – SATA II, alcanzando esta ultima velocidad de transferencia de 300MB/s como máximo.
DISCO DURO IDE/EIDE: En este conjunto englobaríamos todos aquellos dispositivos que utilizan el Standard ATA para comunicarse con el sistema que lo gestiona. Es el más usado en PC's normales, debido a que tiene un equilibrio adecuado entre precio y prestaciones.

La especificación ATA, debido a que el cable paralelo alcanzó su límite físico, se mejoró aumentando sus prestaciones y velocidad de transferencia de datos, dando lugar al Serial ATA.

DISCO DURO SCSI

Acrónimo de Small Computer Systems Interface. La tecnología SCSI (o tecnologías, puesto que existen multitud de variantes de la misma) ofrece una tasa de transferencia de datos muy alta entre el ordenador y el disco duro SCSI.

En el estándar SCSI se contemplan varios tipos de conectores los SCSI de 8 bits admiten hasta 7 dispositivos y suelen usar cables de 50 pines, mientras que los SCSI de 16 bits o Wide, pueden tener hasta 15 dispositivos y usan cables de 68 pines. La denominación "SCSI-3" se usa de forma ambigua, generalmente refiriéndose al tipo Ultra SCSI de 8 bits, aunque a veces también se utiliza para los Ultra SCSI de 16 bits (o "UltraWide SCSI") y Ultra-2.

Los dispositivos SCSI son más caros que los equivalentes con interfaz ATA y además necesitaremos una tarjeta controladora SCSI para manejarlos, ya que sólo las placas base más avanzadas y de marca incluyen una controladora SCSI integrada.

CONFIGURACION DEL DISCO DURO

Todos los discos duros tienen unos pequeños jumpers en donde están las conexiones. Esto es para “decirle” a la máquina que es el IDE principal (los lectores ópticos como CD-ROM, DVD, grabadoras también se conectan por medio de las conexiones IDE y en una sola conexión pueden conectarse 2 dispositivos).

Cada disco duro tiene un diagrama en la etiqueta para saber cómo configurarlo, pero al ser nuestro disco duro principal lo configuraremos como “master”. Cada disco tiene su propio diagrama, por lo que debemos verlo en cada disco que tengamos, éste es sólo un ejemplo:

INSTALACION DEL DISCO DURO

 Una vez configurado como master tendremos que instalarlo en el gabinete. Es de lo más sencillo, pues sólo lo atornillaremos en cualquier lugar que acomode, generalmente debajo del lector de disquetes.



El cable que usaremos para conectar el disco duro a la Motherboard se llama cable IDE. Generalmente tiene 3 conectores, 2 a los extremos y uno central. Sin embargo no esta exactamente al centro y esto tiene una razón: El conector que está más alejado del centro se conectará a la motherboard y el del otro extremo al disco duro. El conector central podemos usarlo para un lector óptico o para otro disco duro que nos sirva de almacén de datos. Sólo que en ambos casos hay que configurar el dispositivo secundario como “Slave”

Tanto los discos duros como la motherboard tienen un corte central en el conector IDE, sin embargo, no todos los cables IDE tienen una muesca necesaria para que coincida, entonces, usaremos éste diagrama para referencia y así no conectarlo de forma invertida

Primero lo conectaremos a la Motherboard. Todas las motherboard tienen 2 conectores IDE. Así que debemos instalarla en la principal. Para saber cual de los 2 es la principal hay 2 formas, leer el manual de la motherboard o verlo directamente en ésta. Generalmente viene marcado como “IDE 1,” “Pri IDE,” “Primary IDE” o similares. .

Después lo conectaremos al disco duro. Usaremos el mismo principio que cuando lo conectamos a la motherboard usando la muesca central como referencia.

TARJETAS GRAFICAS: NVIDIA Y ATI

NVIDIA

NVIDIA Quadro es el nombre referido a la serie de tarjetas gráficas de NVIDIA, dirigidas al sector profesional. Sus diseños están orientados hacia la aceleración de CAD (Diseño asistido por ordenador) y DCC (creación de contenido digital) usualmente requeridas en estaciones de trabajo y diseñadores independientes. La serie Quadro junto a FireGL de ATI Technologies dominan este sector del mercado gráfico.

ATI

Después de completar la compra de ATI en 2006, AMD se reestructura como la única empresa en el mundo que provee un abanico de soluciones en todos los ramos de microprocesadores, tarjetas gráficas y chipsets. Así también se convierte en el mayor productor mundial de chips para TV, consolas y telefonía móvil en el mundo, con esto AMD se convierte hoy en día en el mayor rival de Intel en cuanto a soluciones en semiconductores se refiere

FUNCIONAMIENTO DEL ALTAVOS Y AUDIFONOS

ALTAVOZ

Cuando se aplica a la bobina la señal eléctrica procedente del amplificador o de cualquier otro equipo, se crea un campo magnético que varía de sentido de acuerdo con dicha señal. En el entrehierro del imán se coloca una bobina cilíndrica de hilo que está unida al diafragma.

La bobina genera una corriente eléctrica que provoca que el imán produzca un flujo magnético que hace vibrar la membrana .Al vibrar la membrana, mueve el aire que tiene situado frente a ella, generando así variaciones de presión en el mismo, o lo que es lo mismo, ondas sonoras. En función de las variaciones de voltaje de entrada, el cono vibra y genera perturbaciones equivalentes en el aire.

                                                                        AUDIFONOS

Primero captan la señal sonora, sea la voz humana, música, etc. Esa señal sonora (acústica) debe ser convertida en señal eléctrica para ser procesada, amplificada y finalmente reconvertida en señal acústica para llevarla al oído.
La señal acústica recibida es entonces amplificada luego de ser transformada en señal eléctrica. Y una vez que esta ampliación se produce es reconvertida en señal acústica a fin de poder ser captada por el oído. Los micrófonos convierten la señal acústica en eléctrica realizando un pasaje intermedio a energía mecánica. Esto se debe a que el sonido se propaga por medio del aire, el cual, puede comprimirse o rebotar. Dichos movimientos que hace el aire llegan a un diafragma que posee el audífono y que produce entonces ciertas variaciones de presión en él. Esa es la energía mecánica que está presente y que también es transformada en eléctrica por el micrófono.

FUNCIONAMIENTO MOUSE-TECLADO-MICROFONOS-CAMARA-ESCANER

FUNCIONAMIENTO DEL MOUSE

Su funcionamiento principal depende de la tecnología que utilice para capturar el movimiento al ser desplazado sobre una superficie plana o alfombrilla especial para ratón, y transmitir esta información para mover una flecha o puntero sobre el monitor de la computadora. Dependiendo de las tecnologías empleadas en el sensor del movimiento o por su mecanismo y del método de comunicación entre éste y la computadora, existen multitud de tipos o familias.
El objetivo principal o más habitual es seleccionar distintas opciones que pueden aparecer en la pantalla, con uno o dos clic, pulsaciones, en algún botón o botones. Para su manejo el usuario debe acostumbrarse tanto a

desplazar el puntero como a pulsar con uno o dos clic para la mayoría de las tareas.

FUNCIONAMIENTO DEL TECLADO



Las teclas se hallan ligadas a una matriz de circuitos (o matriz de teclas) de dos dimensiones. Cada tecla, en su estado normal (no presionada) mantiene abierto un determinado circuito. Al presionar una tecla, el circuito asociado se cierra, y por tanto circula una pequeña cantidad de corriente a través de dicho circuito. El microprocesador detecta los circuitos que han sido cerrados, e identifica en qué parte de la matriz se encuentran, mediante la asignación de un par de coordenadas (x,y).

FUNCIONAMIENTO DEL MICROFONO

Un micrófono es un dispositivo hecho para capturar ondas en el aire, agua (hidrófono) o materiales duros, y traducirlas a señales eléctricas.El método más común es el que emplea una delgada membrana que vibra por el sonido y que produce una señal eléctrica proporcional.



FUNCIONAMIENTO DEL ESCANER





Como funciona un escáner de sobremesa, aunque el proceso de digitalización de todos ellos es casi idéntico. El escáner es un periférico que nos permite ditgitalizar imágenes o texto en un dispositivo de almacenamiento para su tratamiento informático con software apropiado.Se entiende por digitalizar convertir una señal analógica y convertirla en información entendible por el ordenador.













                                  FUNCIONAMIENTO DE LA CAMARA DIGITAL





El funcionamiento de una digital es muy sencillo: una cámara de vídeo captura imagenes cualesquiera y las pasa a un ordenador que las traduce a lenguaje binario y las envía cada una determinada cantidad de segundos (10, 20, 30 o lo que el dueño determine) a Internet para disfrute de todo aquel que quiera verlas. Una cámara toma imágenes que envía regularmentre a un ordenador, de las cuales algunas se actualizan cada pocos segundos y otras cada varias horas/días.
El ordenador mediante un hardware/software adecuado traduce las imágenes a un formato binario( normalmente suelen ser ficheros jpeg). Las imágenes traducidas son incluídas dentro de una dirección URL, la cúal nos da la posibilidad de que las imágenes sean vistas en la WWW, de manera que siempre está disponible la imagen más reciente. Así, cuando alguién solicita la página de una webcam, puede ver en su navegador la última imagen.



RANURAS PCI-AGP

RANURAS PCI

 PCI es un bus de ordenador estándar para conectar dispositivos periféricos directamente a su placa base. Estos dispositivos pueden ser circuitos integrados ajustados en ésta (los llamados "dispositivos planares" en la especificación PCI) o tarjetas de expansión que se ajustan en conectores. Es común en las computadoras personales, donde ha desplazado al ISA como bus estándar, pero también se emplea en otro tipo de ordenadores.

A diferencia de los buses ISA, el bus PCI permite la configuración dinámica de un dispositivo periférico. En el tiempo de arranque del sistema, las tarjetas PCI y el BIOS interactúan y negocian los recursos solicitados por la tarjeta PCI.

Aparte de esto, el bus PCI proporciona una descripción detallada de todos los dispositivos PCI conectados a través del espacio de configuración PCI.

TIPOS DE RANURA PCI

PCI Express (anteriormente conocido por las siglas 3GIO, en el caso de las "Entradas/Salidas de Tercera Generación", en inglés: 3^rd Generation I/O) es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido.

PCI 2.2 funciona a 66 MHz (requiere 3.3 voltios en las señales) (índice de transferencia máximo de 503 MiB/s (533MB/s)

PCI 2.3 permite el uso de 3.3 voltios y señalizador universal, pero no soporta los 5 voltios en las tarjetas.

PCI 3.0 es el estándar final oficial del bus, con el soporte de 5 voltios completamente removido.

PCI-X cambia el protocolo levemente y aumenta la transferencia de datos a 133 MHz (índice de transferencia máximo de 1014 MiB/s).

PCI-X 2.0 especifica un ratio de 266 MHz (índice de transferencia máximo de 2035 MiB/s) y también de 533 MHz, expande el espacio de configuración a 4096 bytes, añade una variante de bus de 16 bits y utiliza señales de 1.5 voltios.

Mini PCI es un nuevo formato de PCI 2.2 para utilizarlo internamente en los portátiles.

PC/104-Plus es un bus industrial que utiliza las señales PCI con diferentes conectores.

RANURAS AGP

Accelerated Graphics Port o AGP (en español "puerto de gráficos acelerado) es un puerto (puesto que sólo se puede conectar un dispositivo, mientras que en el bus se pueden conectar varios) desarrollado por Intel en 1996 como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI. El diseño parte de las especificaciones del PCI 2.1.

El bus AGP cuenta con diferentes modos de funcionamiento.

AGP 1X: velocidad 66 MHz con una tasa de transferencia de 266 MB/s y funcionando a un voltaje de 3,3V.

AGP 2X: velocidad 133 MHz con una tasa de transferencia de 532 MB/s y funcionando a un voltaje de 3,3V.

AGP 4X: velocidad 266 MHz con una tasa de transferencia de 1 GB/s y funcionando a un voltaje de 3,3 o 1,5V para adaptarse a los diseños de las tarjetas gráficas.

AGP 8X: velocidad 533 MHz con una tasa de transferencia de 2 GB/s y funcionando a un voltaje de 0,7V o 1,5V.

El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo puede haber una ranura. Dicha ranura mide unos 8 cm y se encuentra a un lado de las ranuras PCI.
